此系列包括：QJYD23（170），QJYD23（200），QJYD23（236），QJYD23（280），QJYD23（335），QJYD23（370），QJYD23（400），QJYD23（450），QJYD23（500），QJYD23（560），QJYD23（630），QJYD23（710），QJYD23（800）

一、產品分類
QJY系列減速器是工廠根據國內外市場需求開發的硬齒面(滲碳,淬火齒面)起重機減速器.包括三大類12種基本形式.

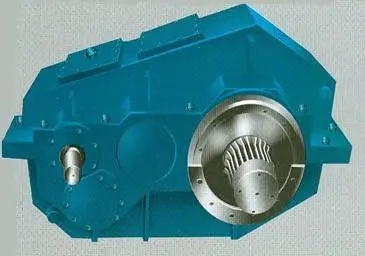

QJYD23的結構如下圖

QJY系列減速器型式代號與主要參數

二、性能特點
1、齒輪均采用優質低碳合金鋼，滲碳，淬火，齒輪精度6級。
2、精度高，效率高，傳動平穩，噪音低，比調質齒輪減速器（QJ系列）體積小，重量輕，承載能力大，可靠性高。
3、焊接箱體結構。安裝形式：三支點安裝和地腳安裝。
4、輸出軸型式：平鍵，漸開線花鍵，齒輪軸端，空心軸四種。
5、一般采用油池潤滑，自然冷卻，立式減速器采用循環油潤滑。
6、采用滾動軸承

應用范圍：
1、輸出轉速一般n1小于等于1500r/min.
2、工作環境溫度-40到+50C
3、正反兩向運轉
4、適合各種類型起重機減速器選用

三、裝配型式

四、安裝型式
QJYD2，QJYD3，QJYD23，QJYD34型采用地腳安裝
QJY2，QJY3，QJY23，QJY34型式采用支點支撐安裝
QJYA2，QJYA3，QJYA23，QJYA34
允許有臥式W或立式L兩種方式

QJY2，QJY3，QJY23，QJY34型減速器支撐型式

五、軸端型式
高速軸采用圓柱軸伸平鍵聯接
輸出軸端   P-圓柱軸伸平鍵，單鍵聯接
           H-圓柱軸伸漸開線花鍵聯接
           C-圓柱軸端（僅用于中心距為236~560mm的減速器)
軸端結構型式圖如下:

輸出軸端尺寸參數表:

六、QJYA代號示例

七、QJYD23外形,安裝尺寸

八、QJY3，QJY23，QJYD3,QJYA3許用功率表
